Triad Orbit SM-SW1 - Precision Speaker Mount Swivel
- Uchwyt obrotowy do montażu głośników na ścianie, kompatybilny z systemem montażu głośników Triad Orbit SM1
Opis szczegółowy
SM-SW1 – PRECYZYJNY PRZEGUB DO MONTAŻU GŁOŚNIKÓW

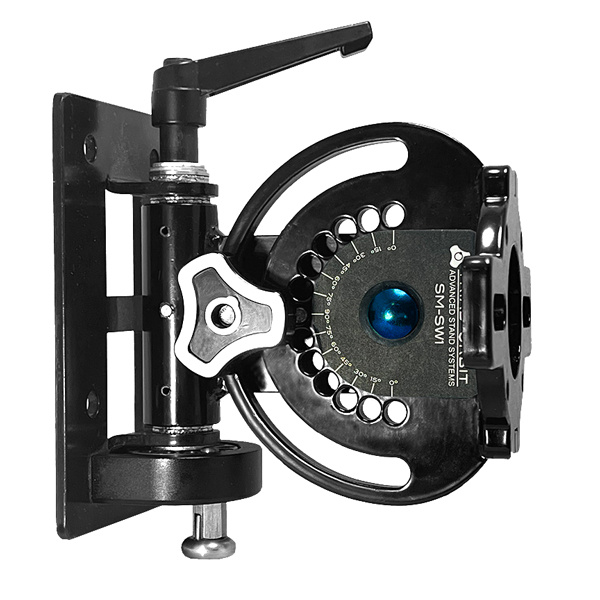

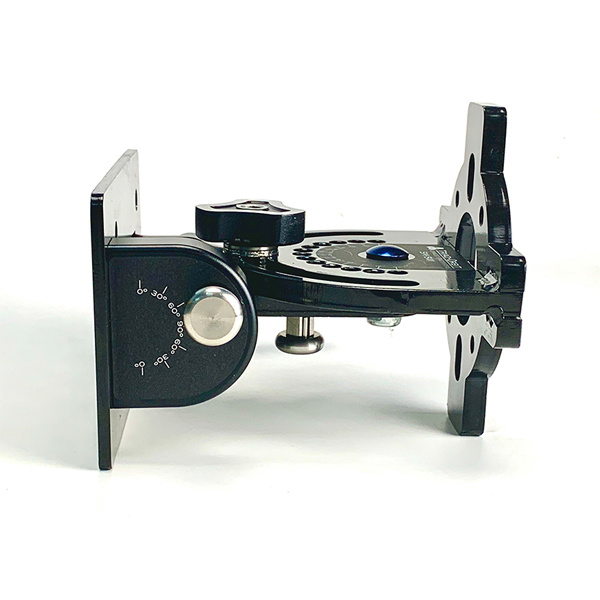

Opatentowany SM-SW1 jest przegubem obrotowym i pochylającym dla systemu SM-1. Elementy sterujące SM-SW1 mają zarówno podwójne blokady jak i pokrętła napinające. Odstępy między otworami są ustawione co 15 stopni.
SM-SW1 jest częścią systemu Triad Orbit Precision AV Atmos
System montażu głośnikowego Triad-Orbit, Precision® AV Atmos daje wiele opcji montażu na ścianach, sufitach czy statywach Triad-Orbit® IO. Ten nietuzinkowo zaprojektowany, oczekujący na przyznanie patentu, system montażu głośnikowego pozwala instalującym sprostać wymaganiom montażowym Dolby Atmos dostarczając niespotykanej elastyczności w montażu i ustawianiu. W skład systemu wchodzi kilka płyt montażowych do głośników od różnych producentów, podwójne mechanizmy blokujące i 15-stopniowe pozycje blokowania zarówno w osi pochylenia jak i obrotu. Dostępne są opcjonalne konfiguracje montażowe umożliwiające montaż na ścianie, suficie, długim suficie podwieszanym, rurze i kratownicy.
Składniki systemu

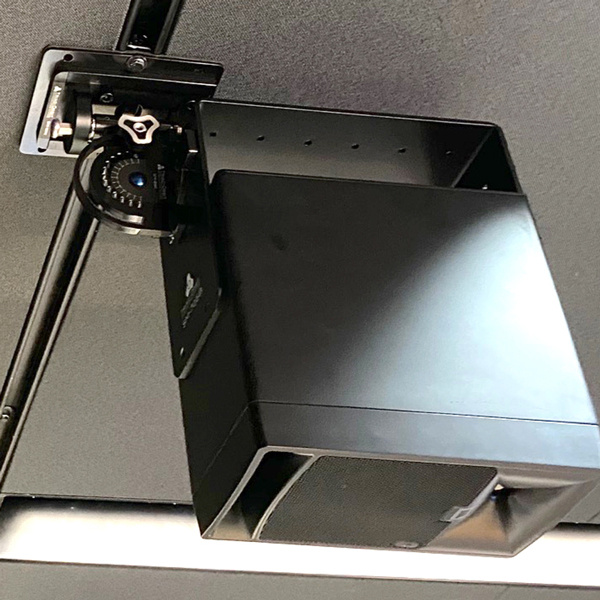

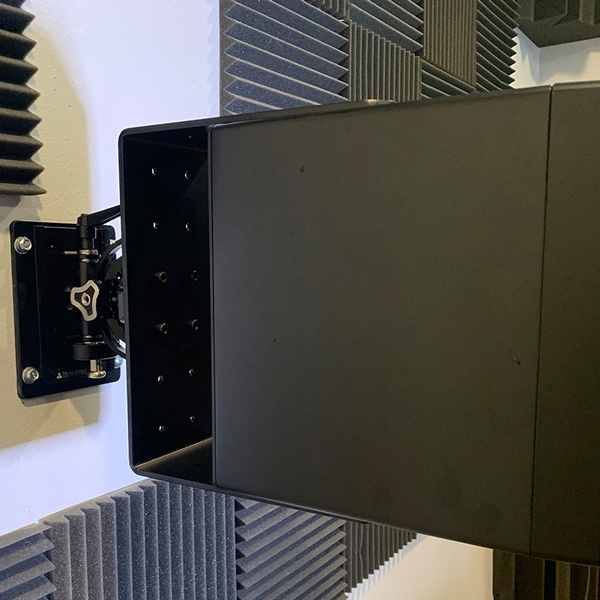

- Uchwyt ścienny/sufitowy SM-WM1 mieści w sobie przegub SM-SW1. SM-SW1 wsuwa się w uchwyt SM-WM1 i zabezpiecza 4 śrubami sześciokątnymi. Pozwala to na zamocowanie głośnika najpierw na przegubie, a następnie wsunięcie zmontowanej konstrukcji w płytę montażową SM-WM1.
- Przegub SM-SW1 może pomieścić różne płyty montażowe głośników lub może podłączyć się bezpośrednio do głośników, które mają podwójny wzór otworów (50mm-80mm). SW-1 ma sprężynowe trzpienie w odstępach co 15 stopni, jak również wtórne blokady naciągu zarówno w osi pochylenia jak i obrotu.
Uchwyty montażowe
- SM-705B i SM-708B (głośniki JBL 705p/708p) mają pięć miejsc montażowych do wyboru, które pozwalają na osiągnięcie optymalnej pozycji. Informacje o możliwościach montażu znajdują się w dostarczonych instrukcjach.
Płyty montażowe
- Płyta głośnikowa SM-7iP (niezasilane JBL 705/708 installer series) ma cztery (4) 50mm i cztery (4) 80mm otwory, które ułatwiają montaż. Pozwala to na zarówno pionową jak i poziomą orientację przy montażu przegubu SM-SW1.
- Płyta głośnikowa SM-GP (Genelec) ma cztery (4) otwory o rozstawie 127 X 70mm, aby umożliwić montaż głośników Genelec One series i (4) otwory o wymiarach 108 X 51mm dla mniejszych głośników Genelec. Uwaga: Wiele głośników Genelec i innych może podłączyć się bezpośrednio do SM-SW1 używając otworów szczelinowych 50mm-80mm.
- Płyta montażowa do rur SM-PM1 jest przeznaczona do stosowania ze standardowym gwintem rurowym 3/4″ NTS dla długich spadków zawieszanych lub wysuwanych ze ścian.
- SM-IOM1 jest przeznaczony do użytkowania z częściami łączącymi się z Triad-Orbit IO. Łącz z zaciskiem Triad-Orbit IO-GC do montażu na kratownicy.
- Lista ta będzie aktualizowana w miarę zatwierdzania do użytku nowych płyt dla koleknych producentów głośników. Skontaktuj się z Triad-Orbit, jeśli nie widzisz na tej liście głośników, które posiadasz
