Triad Orbit SM-PM1 - Cloud Drop Pipe Plate
- Płytka do montażu głośnika na ścianie lub suficie, wsuwa się na SM-WM1 lub mocuje do SM-SW1
Opis szczegółowy

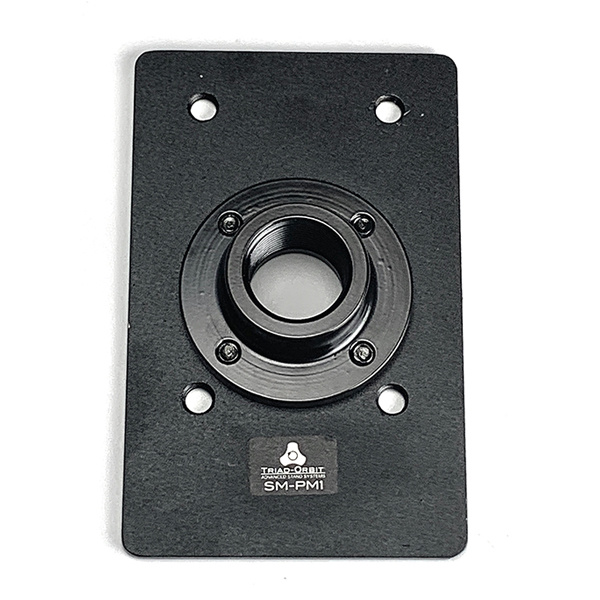

SM-PM1 – PŁYTA DO MONTAŻU RURY
SM-PM1 jest zwężaną płytą montażową do standardowych rur niestożkowych 3/4″-14. SM-PM1 wsuwa się w płytę ścienną
SM-WM1, a także można ją przykręcić do przegubu SM-SW1. *Dwie (2) SM-PM1 są potrzebne do montażu 1 rury, jedna żeby przyłączyć się do ściany lub sufitu i druga, żeby podłączyć SM-SW1.
*Oczywiście, zależy to od warunków miejsca instalacji.
SM-PM1 jest częścią systemu Triad Orbit Precision AV Atmos
System montażu głośnikowego Triad-Orbit, Precision® AV Atmos daje wiele opcji montażu na ścianach, sufitach czy statywach Triad-Orbit® IO. Ten nietuzinkowo zaprojektowany, oczekujący na przyznanie patentu, system montażu głośnikowego pozwala instalującym sprostać wymaganiom montażowym Dolby Atmos dostarczając niespotykanej elastyczności w montażu i ustawianiu. W skład systemu wchodzi kilka płyt montażowych do głośników od różnych producentów, podwójne mechanizmy blokujące i 15-stopniowe pozycje blokowania zarówno w osi pochylenia jak i obrotu.
Dostępne są opcjonalne konfiguracje montażowe umożliwiające montaż na ścianie, suficie, długim suficie podwieszanym, rurze i kratownicy.
Składniki systemu
• Uchwyt ścienny/sufitowy SM-WM1 mieści w sobie przegub SM-SW1. SM-SW1 wsuwa się w uchwyt SM-WM1 i zabezpiecza 4 śrubami sześciokątnymi. Pozwala to na zamocowanie głośnika najpierw na przegubie, a następnie wsunięcie zmontowanej konstrukcji w płytę montażową SM-WM1.
• Przegub SM-SW1 może pomieścić różne płyty montażowe głośników lub może podłączyć się bezpośrednio do głośników, które mają podwójny wzór otworów (50mm-80mm). SW-1 ma sprężynowe trzpienie w odstępach co 15 stopni, jak również wtórne blokady naciągu zarówno w osi pochylenia jak i obrotu.
Uchwyty montażowe
• SM-705B i SM-708B (głośniki JBL 705p/708p) mają pięć miejsc montażowych do wyboru, które pozwalają na osiągnięcie optymalnej pozycji. Informacje o możliwościach montażu znajdują się w dostarczonych instrukcjach.
Płyty montażowe
• Płyta głośnikowa SM-7iP (niezasilane JBL 705/708 installer series) ma cztery (4) 50mm i cztery (4) 80mm otwory, które ułatwiają montaż. Pozwala to na zarówno pionową jak i poziomą orientację przy montażu przegubu SM-SW1.
• Płyta głośnikowa SM-GP (Genelec) ma cztery (4) otwory o rozstawie 127 X 70mm, aby umożliwić montaż głośników Genelec One series i (4) otwory o wymiarach 108 X 51mm dla mniejszych głośników Genelec. Uwaga: Wiele głośników Genelec i innych może podłączyć się bezpośrednio do SM-SW1 używając otworów szczelinowych 50mm-80mm.
• Płyta montażowa do rur SM-PM1 jest przeznaczona do stosowania ze standardowym gwintem rurowym 3/4″ NTS dla długich spadków zawieszanych lub wysuwanych ze ścian.
• SM-IOM1 jest przeznaczony do użytkowania z częściami łączącymi się z Triad-Orbit IO. Łącz z zaciskiem Triad-Orbit IO-GC do montażu na kratownicy.
• Lista ta będzie aktualizowana w miarę zatwierdzania do użytku nowych płyt dla koleknych producentów głośników. Skontaktuj się z Triad-Orbit, jeśli nie widzisz na tej liście głośników, które posiadasz
