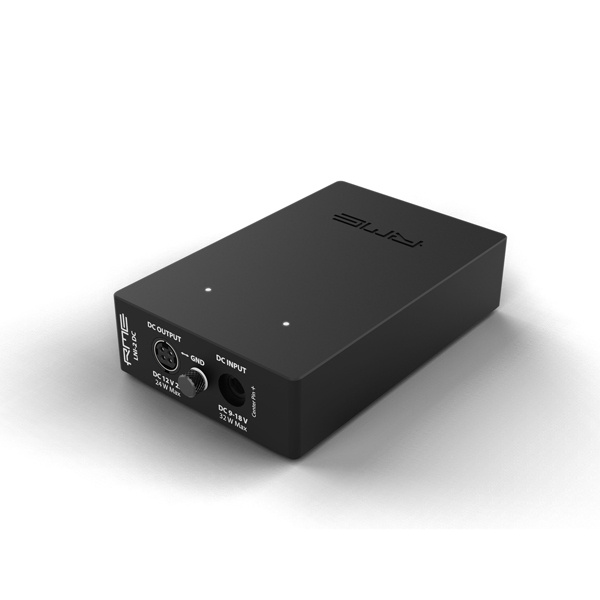

RME LNI-2 DC
- Aktywny filtr prądu stałego, izolacja galwaniczna, μFilter [technologia RME], wejście prądu stałego 9 - 18V, max 32W, wyjście prądu stałego 12V 2A, szczytowo 3.2A, śruba zaciskowa do uziemienia, 2 diody LED stanu na górnej płycie
Specyfikacja
- Zakres napięcia wejściowego: 9 – 18 V DC
- Polaryzacja: centralnie dodatnia
- Rodzaj gniazda: 2,1 x 5,5 mm, z blokadą lub bez
- Pobór mocy bez obciążenia: 0,7 W
- Średni pobór mocy dla 12 V na wyjściu przy natężeniu 2 A: 31 W
- Napięcie wyjściowe: 12,0 V
- Ciągły prąd wyjściowy: 2,0 A
- Ciągła moc wyjściowa: 24 W
- Maksymalny prąd wyjściowy: 3,0 A
- Hałas dla 0 – 3 A, AES17: <2 μV, <1 μV A-ważone
- Hałas dla 0 – 3 A, pasmo 100 kHz: <3 μV, <2 μV A-ważone
- Impedancja wyjściowa wraz z kablem: 0,012 Ω
- Regulacja obciążenia (0/1/2 A): 0,20 %
- Ochrona przed przeciążeniem: > 3,0 A
- Ochrona przed przegrzaniem: > 80 °C (176 °F)
- Wykrywanie poziomu napięcia poniżej wartości nominalnej <9,0 V
- Prąd zwarciowy (Dioda LED świeci się na czerwono): <0,1 A
- Wydajność filtra, 10 Hz – 1 kHz: >110 dB
- Wydajność filtra, 1 kHz – 200 kHz: >70 dB
- Wymiary (SZ x W x G): 80 x 30 x 123 mm, 3,15“ x 1,18“ x 4,84“
- Waga: 605 g (1,33 lbs)
- Zakres temperatur: od +5°C do +40°C (od 41°F do 104°F)
- Wilgotność względna: <75%, bez kondensacji
- LNI-2 DC
- Kabel czujnika DC Sensor z blokowaną wtyczką DC 2,1 x 5,5 mm, 1 m
- Kabel czujnika DC Sensor z wtyczką DC 2,1 x 5,5 mm, 1 m
- Instrukcja obsługi
Opis szczegółowy
RME prezentuje LNI-2 DC, aktywny filtr prądu stałego w kompaktowym i przenośnym formacie. LNI-2 DC zapewnia izolację, regulację i filtrowanie sygnałów wyjściowych z wszystkich 12-woltowych zasilaczy prądu stałego, pozwalając na znaczącą poprawę stabilności napięcia, oferując jednocześnie wyjątkowo czyste źródło zasilania o napięciu 12 V. Rezultat to lepszy sygnał audio i jakość dźwięku pozbawiona szumów, brumienia i innych hałasów, za które odpowiadają zasilacze lub gniazda elektryczne.
Izolacja galwaniczna
LNI-2 DC opiera się na dwóch kluczowych rozwiązaniach: izolacji galwanicznej oraz opracowanym przez RME filtrze μFilter. Izolacja galwaniczna znacząco redukuje upływ prądu mający nieraz miejsce przy korzystaniu z zasilaczy impulsowych. Dodatkowo sprzężenie pojemnościowe występujące pomiędzy wejściem i wyjściem redukowane jest z 1 nanofarada do mniej niż 35 pikofaradów, aby zapobiec generowaniu hałasów przez upływający prąd.
μFilter
Filtr μFilter w LNI-2 DC składa się z dyskretnego stabilizatora liniowego Ultra Low Noise o wyjątkowo niskim poziomie szumów na poziomie kilku mikrowoltów, funkcji miękkiego startu, zabezpieczenia przed przegrzaniem, ochrony przed zwarciem oraz sensorów.
LNI-2 DC współpracuję ze źródłami prądu o napięciu 9-18 V DC (wejście) i zapewnia stałe, idealne napięcie o wartości 12,0 V przy 2 A na wyjściu z blokadą. Zapewniają to zintegrowane sensory, które monitorują i porównują napięcie wyjściowe bezpośrednio na złączu DC dołączonego czterożyłowego kabla, całkowicie zapobiegając jakimkolwiek spadkom napięcia wywołanym obciążeniem.

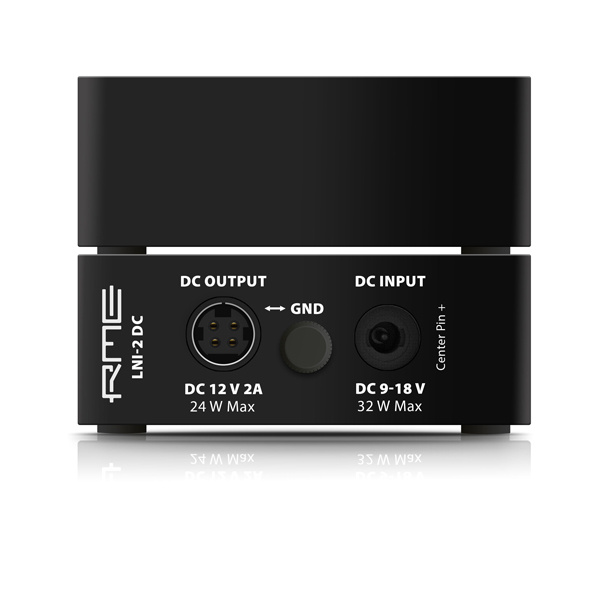

Dwie kontrolki LED na górze urządzenia sygnalizują obecny poziom napięcia na wejściu i wyjściu oraz przeciążenie. Dodatkową specjalną funkcją jest możliwość opcjonalnego połączenia uziemienia wyjścia prądu stałego z przewodem ochronnym (PE), masą lub innymi uziemionymi urządzeniami przy pomocy śruby uziemiającej, aby rozwiązać problem z instalacją ochronną.
Kolejny wyjątkowy dodatek to siedemnastostronicowa instrukcja, oferująca szczegółowe dane techniczne oraz wiele zmierzonych wartości zilustrowanych przy pomocy schematów pomiarowych. Zawiera również dodatkowe informacje dotyczące zasilaczy liniowych i impulsowych.
